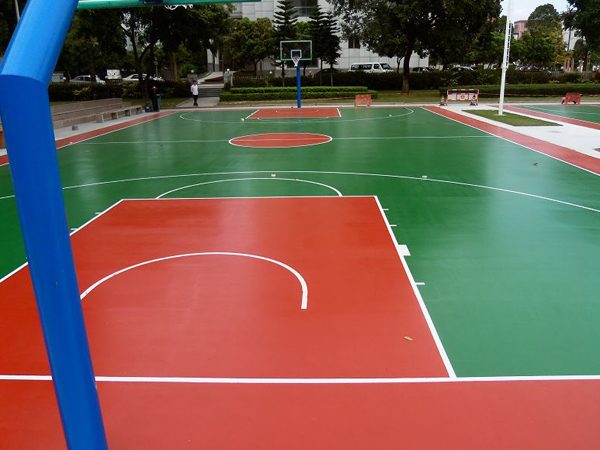

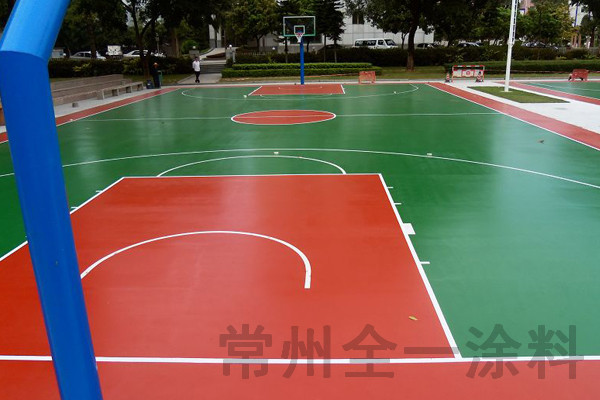

苏州利物浦大学球场丙烯酸地坪

　　、基面要求
　　养护干燥至少四周以上，含水率不高于6%，
　　平整密实，无裂缝、空鼓等表面缺陷，
　　如需涂装的地面处于层，并且地下水位较高，则混凝土底层应作防水处理，避免地下水上升形成的蒸汽顶起地坪涂层而引起起泡、起壳等不良现象。
　　二、涂装工艺
　　1． 施工前处理
　　施工前将施工区域与非施工区域用纸胶带隔离出来；

　　在施工现场设立明确的施工、警示标志。

　　2． 基面处理：
　　般混凝土基面采用地面磨削机整体打磨或手工打磨，表面应无水泥渣及疏松的附着物；
　　对于表面光滑、硬度、强度均很好的混凝土或水泥地面采用地面磨削机整体打磨，使基面形成均匀粗糙面，以利于涂层附着；
　　对于有轻微油污的基面可采用铣刨机彻底铣除或用碱液、清洗剂清洗，如油污较严重，则应考虑重新浇注混凝土；
　　当基面处理结束后，必须将基层表面清理干净。
　　3． 底涂：
　　对于疏松、易起砂的混凝土基面，辊涂或喷涂1~2遍环氧底涂，以达到混凝土基面表面发黑、发暗、均匀成膜为宜；
　　此道工序完成后，检查无漏涂并且必须在底涂实干后（夏季4~8小时，冬季8~12小时）方可进行下道工序。
　　4． 中涂层：
　　采用无溶剂型环氧中涂调配1~2倍50-80目和80~100目石英砂，使用普通镘刀均匀地刮抹在底涂层上；
　　中涂层施工完毕后必须在其实干后（夏季8~12小时，冬季12~24小时）方可进行下道工序。
　　5．腻子层：
　　采用无溶剂环氧面涂调配0.5~1倍粉料（400目硅微粉等），使用普通镘刀均匀地刮抹在砂浆层上，以达到彻底封闭砂浆层针孔、毛细孔的作用；
　　封闭层施工完毕后必须在其实干后（夏季8~12小时，冬季12~24小时）方可进行下道工序。
　　6．面涂层：
　　采用无溶剂环氧平涂面涂，辊涂、刷涂或喷涂在封闭层上；
　　施工结束后应封闭现场（关闭门窗、排风口等），严格保护现场环境，避免灰尘污染未表干的面涂层，并派人看护现场。

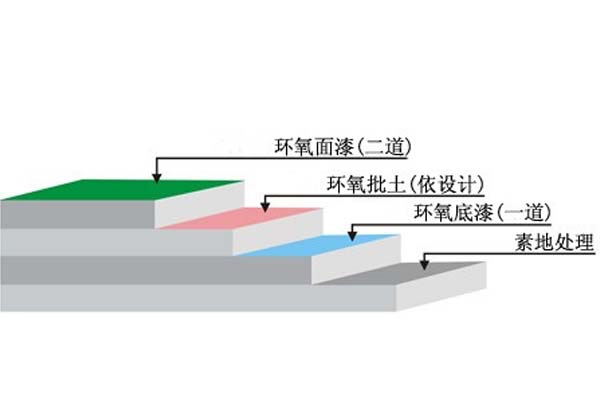

　　三、施工剖面图

　　四、环氧树脂平涂地坪(技术指标)

试 验 项 目		参 数 指 标
干燥时间 （小时）	表干h	≤6
	实干d	≤24
粘接强度，MPa		≥2
邵氏硬度		≥80
耐冲击性，Kg.cm		50  通过
柔韧性		1mm  通过
耐磨性（700g/500r，失重，g）		≤0.02
抗压强度，MPa		≥70
拉伸强度, MPa		≥7
弯曲强度，MPa		≥6
耐10%硫酸		56天  无变化
耐10%氢氧化钠		56天  无变化
耐NaCl，5%		56天  无变化
耐汽油，120#		56天  无变化
耐润滑油		56天  无变化
